摘要:
成套开关设备中电弧光故障是最严重的故障之一,其产生的弧光容易烧坏其他元器件,从而导致事故扩大,往往造成较大的经济损失?;」獗;ねü嗖獾缁」馇慷群偷缌鞅浠榭?,能及时切除故障,可以起到很好的?;ぷ饔貌⒔档途盟鹗?。本文介绍了ARB系列弧光保护在低压配电系统的母线以及电容补偿柜、有源滤波柜等重要单柜的应用配置方案,从中容易得知加装弧光保护的必要性。
关键词:电弧光故障;弧光?;?;低压配电系统
概述
本工程为某微电子装备有限公司半导体生产基地电力增容项目,位于北京市亦庄经济技术开发区。在厂房内共设置两座变配电室,总增容容量25000kVA。本次增容在二期厂房,新建一座总配电室,新增5台2500kVA变压器,利旧一台2500kVA变压器,将原有4台2500kVA变压器切改至新建总配。同时新建一座分配电室,新增4台2500kVA变压器,接入一期原有总配。新装2500kVA*9,利旧2500kVA*1,总计25000kVA。
项目需求
开关柜或母线因绝缘损坏、操作失误、设备老化等原因较易产生弧光。当发生弧光故障时,将会产生巨大能量,造成高温以及各类电弧效应,威胁人员的安全,同时损害设备,造成重大经济损失。为了确保供电系统的安全性和可靠性,本项目的0.4kV开关柜需要配置弧光?;?。
总配电室0.4kV开关柜:MNS低压配电柜共22面,其中低压进线柜4面,母联柜2面,电容器柜8面,馈线及有源滤波柜4面,馈线柜4面。总配电室的9#变(11#变)与10#变(12#变)的一次系统图如下。

图1 总配电室的0.4kV一次系统图
分配电室0.4kV开关柜:MNS低压配电柜共16面,其中低压进线柜4面,电容器柜8面,馈线柜4面。分配电室的12#变(13#变、14#变、15#变)的一次系统图如下。

图2 分配电室的0.4kV一次系统图
安科瑞ARB弧光?;ぜ蚪?/span>

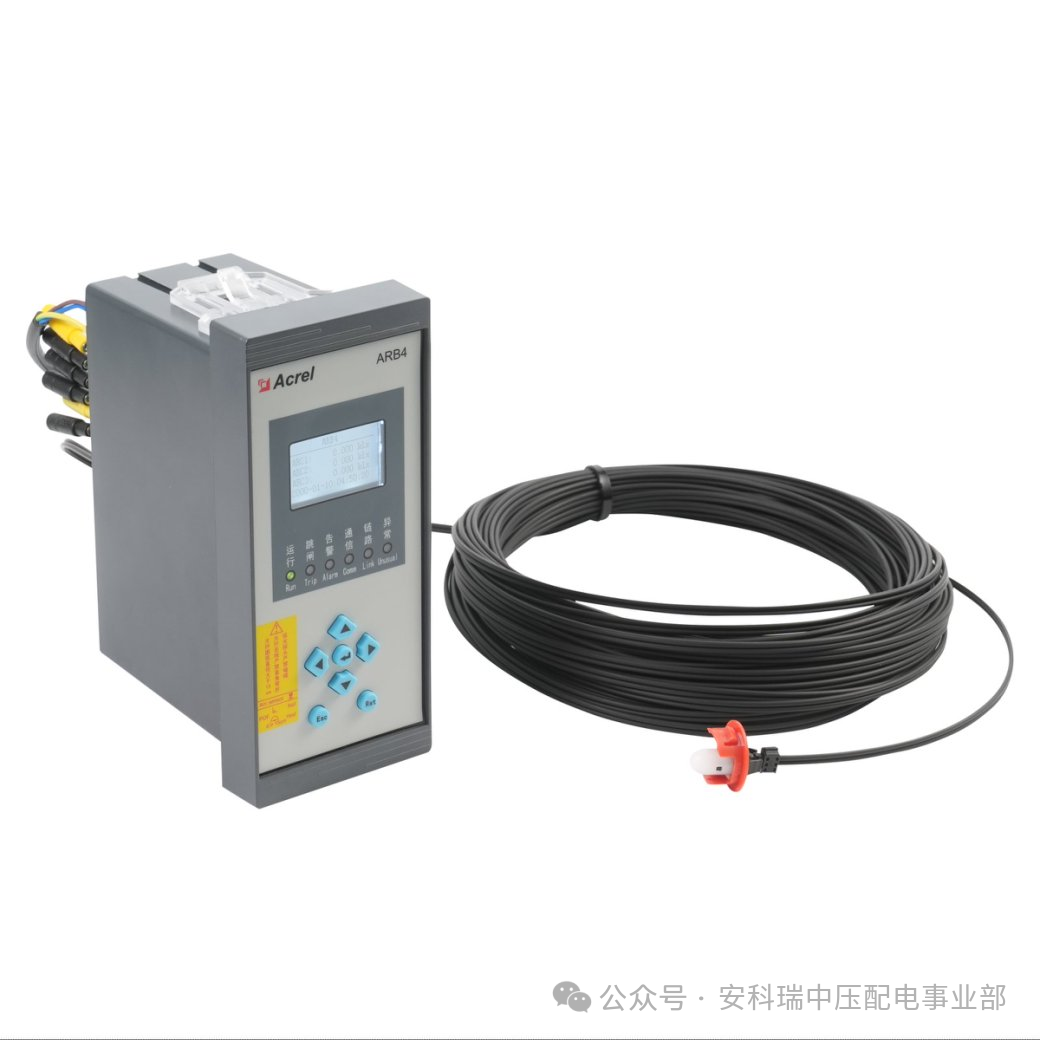

安科瑞ARB系列弧光?;び葾RB6/ARB4弧光保护装置、ARB-S弧光传感器及弧光塑料光纤组成。

? 多组弧光保护逻辑,实现分区域选择性跳闸。
? 弧光故障点定位。
? 弧光单判据、弧光电流双判据可选。
? 弧光动作门槛值和电流、电压定值可自由整定。
? 弧光装置、传感器及光纤实时自检。
? 支持Modbus、IEC 60870-5-103等通讯协议。

? 适合中高压出线柜电缆室、低压电容补偿柜等单柜应用。
? 弧光故障点定位。
? 弧光单判据、弧光电流双判据可选。
? 弧光动作门槛值和电流、电压定值可自由整定。
? 弧光装置、传感器及光纤实时自检。
? 支持Modbus、IEC 60870-5-103等通讯协议。
弧光?;ぢ呒团渲梅桨?/span>

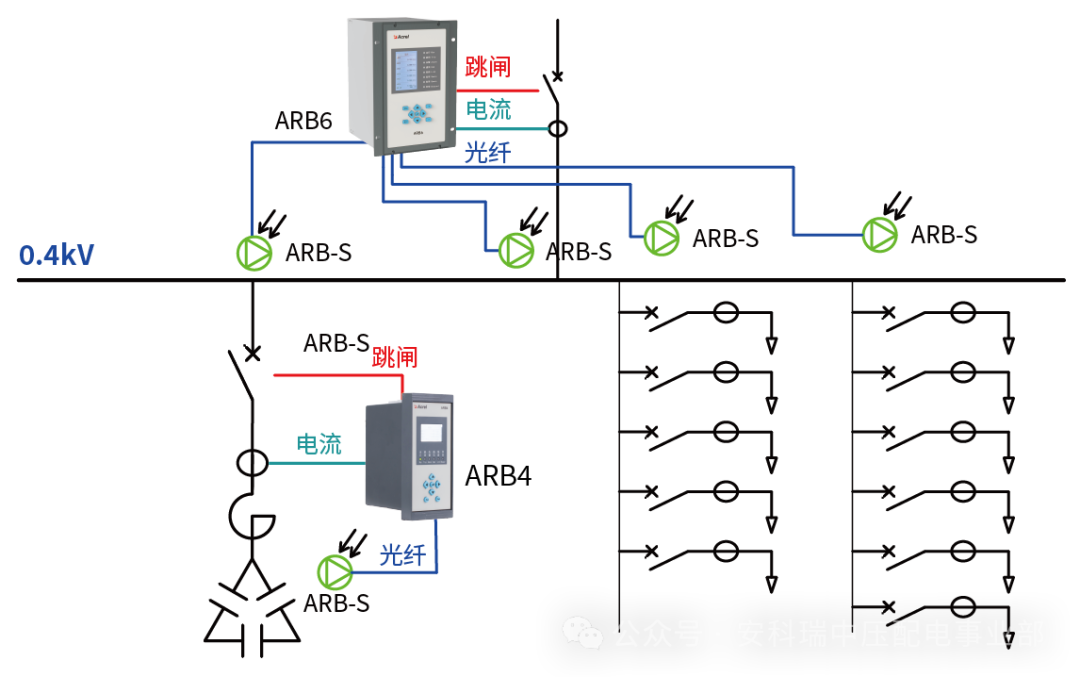

图3 低压母线弧光?;?电容补偿柜/有源滤波柜弧光?;づ渲梅桨?/span>
4.1 低压母线弧光?;?/span>
在每段低压母线配置1台ARB6弧光装置,在每台柜子的柜顶水平铜排处安装1个ARB-S弧光传感器。ARB6采集本段进线/母联电流+各柜柜顶的弧光,双判据动作于跳闸本段进线/母联开关。
4.2电容补偿柜/有源滤波柜弧光?;?/span>
在每台电容补偿柜/有源滤波柜配置1台ARB4弧光装置,除在柜顶安装个ARB-S弧光传感器之外,在柜内中下部再安装1个ARB-S弧光传感器。ARB4采集本柜电流+本柜中下部的弧光,双判据动作于跳闸本柜开关。
4.3配置方案

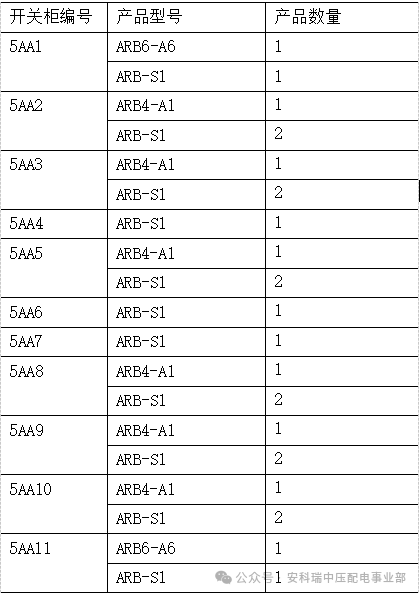

A、总配电室配置方案(以9#变与10#变为例)

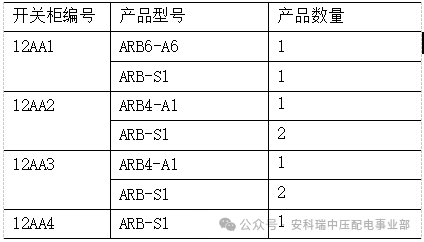

B、分配电室配置方案(以12#变为例)

4.4安装位置

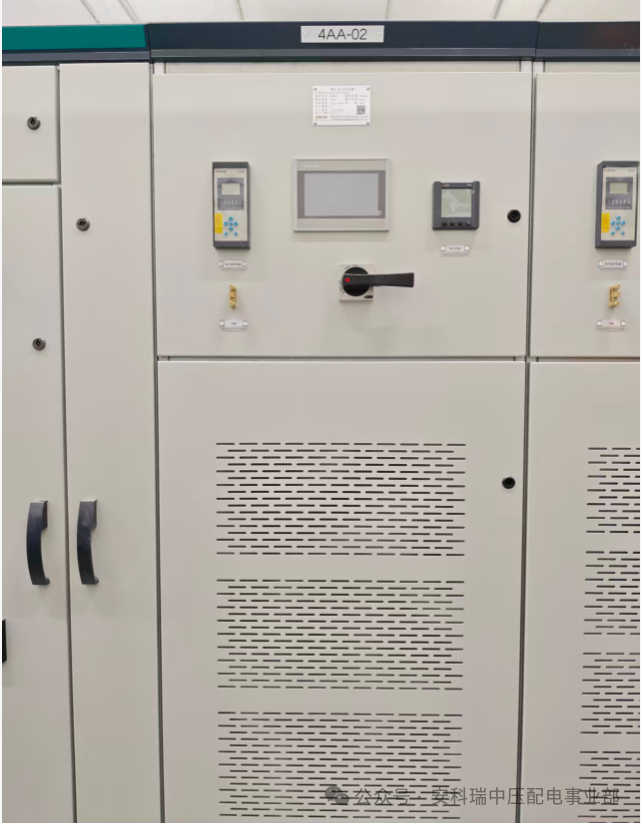

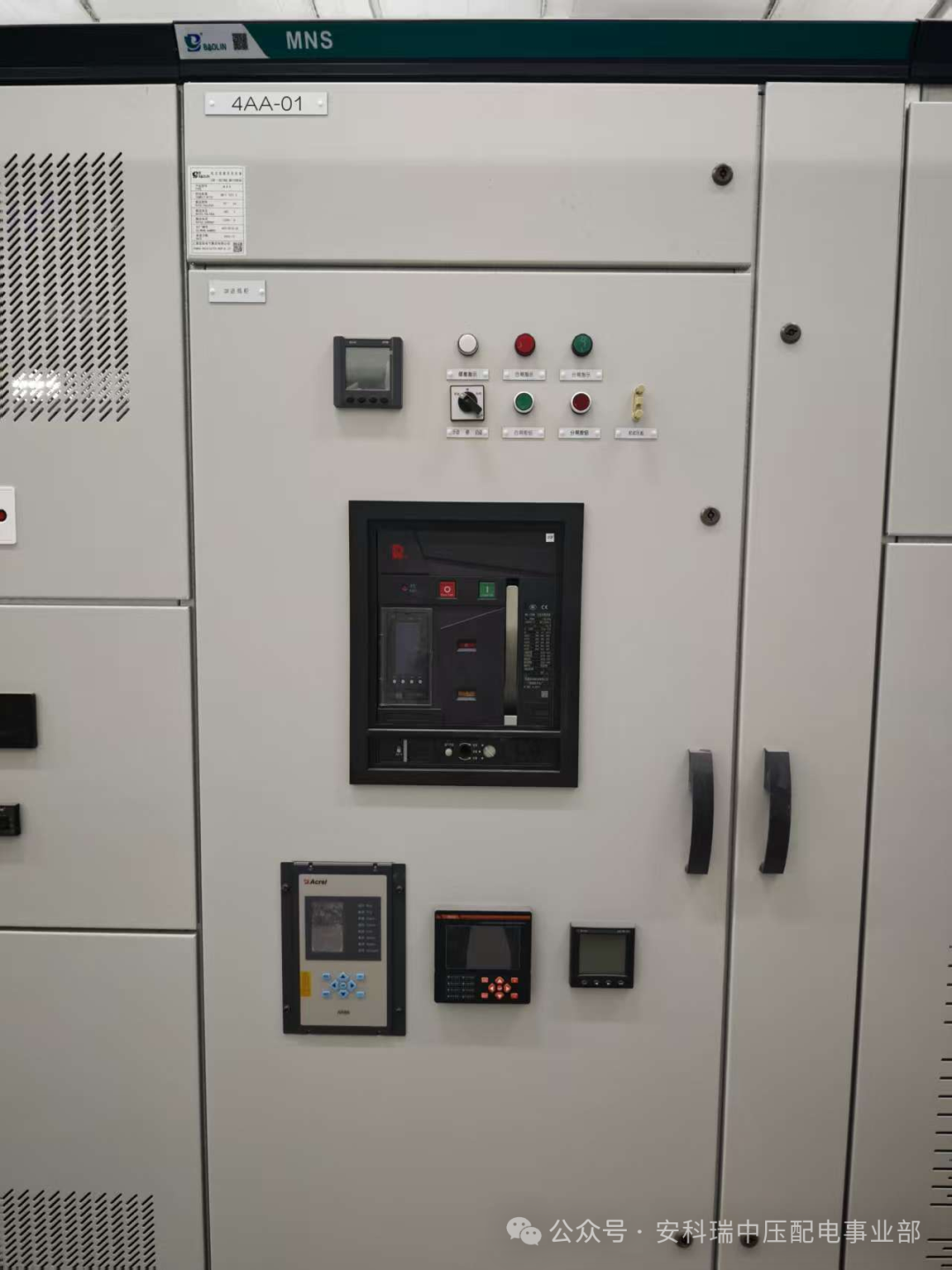

A、ARB6弧光装置嵌入式开孔安装于进线柜面板上

B、ARB4弧光装置嵌入式开孔安装于电容补偿柜/有源滤波柜面板上

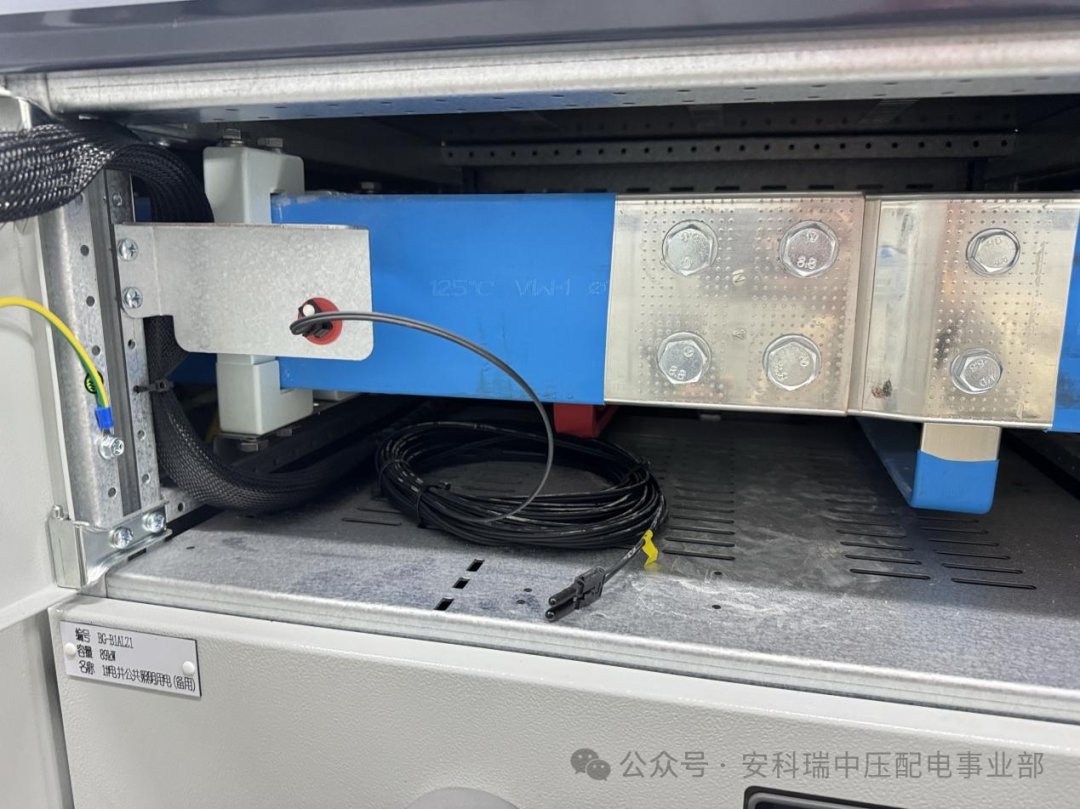

C、ARB-S弧光传感器在水平母排处安装位置

结论
弧光?;ねü馇坑氲缌鞅浠嘏芯荩茉谑撩肽诳焖俣髑卸系缭?,在预防弧光放电事故方面具有重要的意义,能够预防人员伤亡与设备损伤问题的产生,确保电力设备的安全可靠运行。
